时域数据子窗体用来放大显示时域数据，并提供基本的编辑和分析功能。

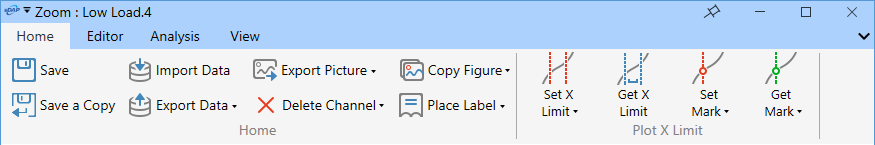

¶ 开始
保存
将编辑后的信号数据保存到原文件中，替换原来的数据。
保存副本
将编辑后的信号数据做为一个新的通道保存到原文件中（不会替换原来的数据）。
导入数据
导入mat、sdat、csv、txt等格式的数据。
导出数据
将当前图表中显示的数据导出为sdat、mat、csv、txt格式。
导出图片
将当前图表导出为图片文件。支持导出png、jpg、svg、pdf四种格式。
删除通道
从当前图表中删除通道。图表中至少要保留一个通道，不能全部删除。
复制图片
将当前图表复制到剪贴板。支持复制svg、png、bmp三种格式。
添加标签
在图表上添加标签。
按住Ctrl键用鼠标左键拖动标签，可以移动标签的位置。按住Alt键点击标签，可以删除标签。
添加文本标签：点击按钮，在弹出窗体中输入要添加文本，然后在图表上点击鼠标左键。
添加日期标签：点击按钮，在图表上点击鼠标左键。
添加长日期标签：点击按钮，在图表上点击鼠标左键。
添加箭头标签：点击按钮，在图表上按住鼠标左键拖动绘制箭头。
删除图表上的标签。
设置X轴范围
保存当前X轴显示的范围，打开其他通道时自动缩放到该范围。
重置X轴范围
重置保存的X轴显示范围。
获取X轴范围
将当前图表X轴的显示范围缩放到保存的X轴显示范围。
设置标记
在图表上设置标记，最多可以5个标记。
按住Ctrl键，用鼠标左键拖动标记线可以修改标记的位置。按住Alt键，用鼠标左键点击标记线可以删除标记。
获取标记
将在其他图表设置的标记添加到当前图表，或将删除的标记重新添加到图表。

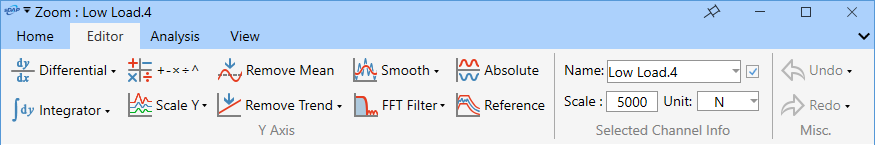

¶ 编辑
-
微分
计算当前图表显示数据的微分。
微分(X轴)
计算当前图表X轴数据的微分。
-
积分
计算当前图表数据的积分。
高通滤波后积分
对当前图表中的数据进行高通滤波后再计算积分。
添加偏移量
计算当前图表显示数据的积分并在计算结果上添加偏移量。
积分(X轴)
计算当前图表X轴数据的积分。
-

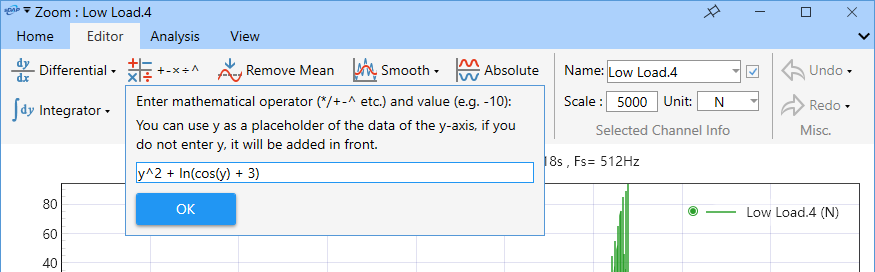

数学运算
对当前图表显示的数据应用输入的数学表达式。
支持的数学符号：+、-、*、/、^、sin、cos、tan、cot、sec、csc、arcsin、arccos、arctan、arccot、arcsec、arccsc、acsc、asin、acos、atan、acontan、asec、acosec、acot、sh/sinh(Hyperbolic sine)、ch/cosh、th/tanh、cth/cotanh、sch/sech、csch/cosech、cth/cotanh、arsh/arsinh(Inverse hyperbolic sine)、arch/arcosh、arth/artanh、arcth/arcotanh、arsch/arsech、arcsch/arcosech、sqrt、sqr(Special case of Power function, Power node with 2 as the power)、cbrt(Special case of Power function, Power node with (1/3) as the power)、log、ln(special case of logarithm where the base equals e)、abs、sgn/sign/signum(Sign Function (Signum))。
-
缩放Y
按照输入的比例缩放Y轴的数据。 -
归一化Y轴
将Y轴数据归一化。 -
移除均值
移除图表中信号数据的均值。 -
移除趋势
移除图表中信号数据的趋势，可以在下拉菜单中选择去除的阶数。 -
平滑
平滑图表中的信号数据。
按照50个点进行平滑滤波
按照输入的点进行平滑滤波
移动当前选中线条上的数据点
-
FFT滤波
该功能对当前通道的数据做基于FFT的滤波处理，通常用来移除或减弱信号中的噪声或者不想要的频率。
FFT滤波分为低通滤波、高通滤波、带通滤波、带阻滤波四类。 -
绝对值
该功能用来计算当前图表中Y轴数据的绝对值。 -
添加引用
在当前图表中添加一条参数线。
Reference Source: 参考线数据来源。
Reference Signal: 参考线的数据。
Upper Limit: 参考线的上限值。
Lower Limit: 参考线的下限值。 -
撤消
撤消编辑操作，最多可以撤消十步。可以点击右下角的箭头在下拉列表中选择要撤消到那一步。 -
重做
重做撤消的操作，最多可以重做十步。可以点击右下角的箭头在下拉列表中选择要重做那一步。

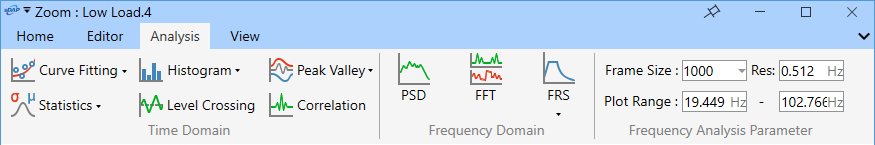

¶ 分析
-
曲线拟合
对当前图表中的数据做曲线拟合。可以在下拉菜单中选择拟合的阶数或输入拟合的阶数。 -
统计分析
统计图表中通道名称、单位、量程、最小值、最大值、峰峰值、平均值、均方根、标准差等。 -

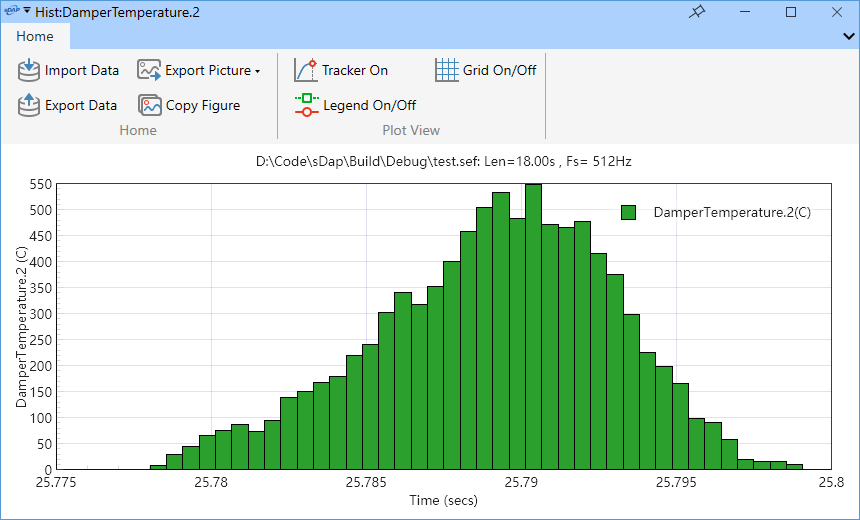

直方图
显示当前图表中的数据的直方图。
-
穿级计数
对当前图表中显示的数据进行穿级计数。 -
峰谷值
显示当前图表中数据的峰值或谷值。 -
相关性
该功能用来计算当前图表中数据的相关性。
¶ 视图
数值读取
读取图表中的数据。
多通道读数
同时读取多个通道的数据。
图例位置
调整图例的位置。点击该按钮图例位置会在图表的右上、右下、左下、左上四个位置移动。
点击下拉菜单中的图例开关按钮，可以隐藏或显示图例。
网格线
隐藏或显示图表的网格线。
线条样式
修改图表中当前选中的线条的样式。
线条颜色
修改图表中当前选中的线条的颜色。
Line Y
切换Y轴的类型，在下拉菜单中选择对数坐标或线性坐标。
Line X
切换X轴的类型，在下拉菜单中选择对数坐标或线性坐标。
Y轴范围
调整Y轴显示的范围。- Fit Max/Min: 以Y轴最大值最小值范围显示图表。
- Round Y: 圆整Y轴的最大值最小值为图表Major tick的整数倍。
- Reset Y Range: 重置Y轴显示范围为默认范围。
- Multiple Y Axis: 显示多个Y轴，图表上的每一条线对应一个Y轴，可以单独缩放或移动对应的线条。
X轴范围
调整X轴显示的范围。- Round X: 圆整X轴的最大值最小值为图表Major tick的整数倍。
- Reset X Range: 重置X轴显示范围为默认范围。
交换X-Y轴
交换X轴和Y轴的数据。
重置窗体大小
将当前窗体的大小重置为默认大小。
