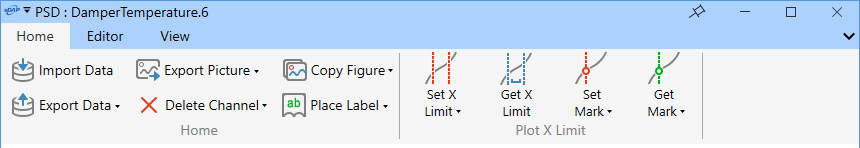

导入数据
导入mat、sdat、csv、txt等格式的数据。
导出数据
将当前图表中显示的数据导出为sdat、mat、csv、txt格式。
导出图片
将当前图表导出为图片文件。支持导出png、jpg、svg、pdf四种格式。
删除通道
从图表中删除选择通道的线条。在下拉菜单中选择要删除的通道，至少要保留一个通道。
复制图片
将当前图表复制到剪贴板。支持复制svg、png、bmp三种格式。
添加标签
在当前图表上添加标签。
按住Ctrl键用鼠标左键拖动标签，可以移动标签的位置。按住Alt键点击标签，可以删除标签。
添加文本标签。点击按钮，输入要添加的文本，在图表上要添加的位置单击。
添加日期标签。
添加长日期标签。
添加箭头标签。
删除图表上的标签。
设置X轴显示范围
保存当前X轴显示的范围，其他频域数据打开时自动缩放到该范围显示。
重置X轴显示范围。
获取X轴显示范围
图表的X轴缩放或者移动后，使用该功能自动缩放到保存的范围。
设置标记
在图表上设置标记。最多可以设置5个标记，在下拉菜单中选择要设置的标记的序号，然后在图表上要添加标记的位置单击。
按住Ctrl键，用鼠标左键拖动标记，可以移动标记的位置。按住Alt键，用鼠标左键单击可以删除标记。
获取标记
获取在其他窗体设置的标记，添加到当前窗体。

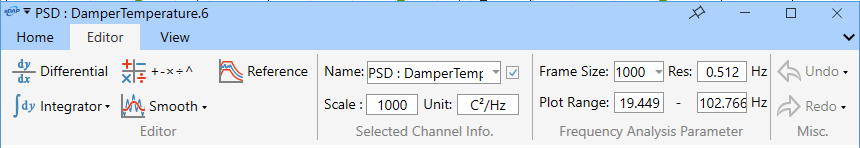

微分
计算当前图表显示数据的微分。
积分
计算当前图表数据的积分。
数学运算
支持的数学符号：+、-、*、/、^、sin、cos、tan、cot、sec、csc、arcsin、arccos、arctan、arccot、arcsec、arccsc、acsc、asin、acos、atan、acontan、asec、acosec、acot、sh/sinh(Hyperbolic sine)、ch/cosh、th/tanh、cth/cotanh、sch/sech、csch/cosech、cth/cotanh、arsh/arsinh(Inverse hyperbolic sine)、arch/arcosh、arth/artanh、arcth/arcotanh、arsch/arsech、arcsch/arcosech、sqrt、sqr(Special case of Power function, Power node with 2 as the power)、cbrt(Special case of Power function, Power node with (1/3) as the power)、log、ln(special case of logarithm where the base equals e)、abs、sgn/sign/signum(Sign Function (Signum))。
平滑滤波
平滑当前图表中的数据。
按照50个点进行平滑滤波
按照输入的点进行平滑滤波
移动当前选中线条上的数据点

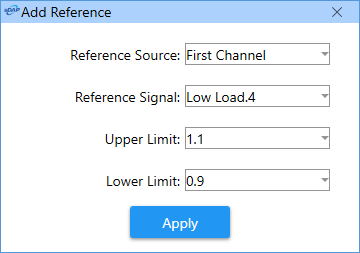

添加参考线
在当前图表中添加参考线
Reference Source: 参考线数据来源。
Reference Signal: 参考线的数据。
Upper Limit: 参考线的上限值。
Lower Limit: 参考线的下限值。
撤消
撤消编辑操作，最多可以撤消十步。可以点击右下角的箭头在下拉列表中选择要撤消到那一步。
重做
重做撤消的操作，最多可以重做十步。可以点击右下角的箭头在下拉列表中选择要重做那一步。

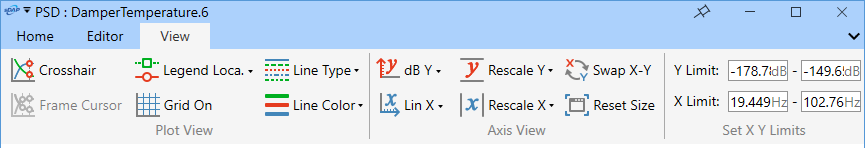

多通道读数
多通道读数由一条坚线和一条横线组成，在两条线的交汇处绘制一个小圆点，在提示信息中显示该点的纵坐标和横坐标的值。
鼠标点击并拖动坚线，可以修改线的位置。
Frame Cursor
Frame Cursor 是由两条坚线和两条横线组成的一个矩形区域。X1、Y1为静止的竖线与横线的交汇点的坐标，X2、Y2为当前拖动的竖线与横线的交汇点的坐标。
图例位置
调整图例的位置。点击该按钮图例位置会在图表的右上、右下、左下、左上四个位置移动。
点击下拉菜单中的图例开关按钮，可以隐藏或显示图例。
网格开关
隐藏或显示图表的网格线。
线条类型
修改图表中当前选中的线条的样式。
线条颜色
修改图表中当前选中的线条的颜色。
Y轴类型
切换Y轴的类型，在下拉菜单中选择对数坐标或线性坐标。
X轴类型
切换X轴的类型，在下拉菜单中选择对数坐标或线性坐标。
缩放Y轴
调整Y轴显示的范围。
- Fit Max/Min: 以Y轴最大值最小值范围显示图表。
- Round Y: 圆整Y轴的最大值最小值为图表Major tick的整数倍。
- Reset Y Range: 重置Y轴显示范围为默认范围。
缩放X轴
调整X轴显示的范围。
- Round X: 圆整X轴的最大值最小值为图表Major tick的整数倍。
- Reset X Range: 重置X轴显示范围为默认范围。
交换X-Y
交换X轴和Y轴的数据。
重置窗体大小
将窗体大小重置为默认大小。
-
